در پروژه‌های ساختمانی و صنعتی، طراحی نقشه‌های اجرایی یکی از مراحل حیاتی است که تعیین‌کننده موفقیت یا شکست یک پروژه می‌باشد. نقشه‌های اجرایی به عنوان راهنمای دقیق برای اجرای فیزیکی پروژه عمل می‌کنند و شامل جزئیات فنی، ابعاد، مواد، و روش‌های اجرای کار هستند. این نقشه‌ها نه تنها برای مهندسان و کارفرمایان بلکه برای کارگران و متخصصان مختلف نیز ضروری هستند تا بتوانند با دقت و هماهنگی لازم به اجرای پروژه بپردازند.
اهمیت نقشه‌های اجرایی در پروژه‌های ساختمانی
نقشه‌های اجرایی به عنوان زبان مشترک بین همه ذینفعان پروژه عمل می‌کنند. این نقشه‌ها شامل اطلاعاتی مانند موقعیت دقیق ستون‌ها، دیوارها، لوله‌کشی، برقی، و سایر عناصر ساختاری هستند. بدون این نقشه‌ها، احتمال خطا در اجرای پروژه افزایش می‌یابد و ممکن است منجر به تأخیرها، افزایش هزینه‌ها، یا حتی خرابی‌های جدی شود. طراحی دقیق نقشه‌های اجرایی به این معنی است که همه مراحل ساخت با توجه به استانداردهای فنی و قانونی انجام می‌شود.
یکی از چالش‌های اصلی در طراحی نقشه‌های اجرایی، هماهنگی بین مختلف رشته‌های مهندسی است. برای مثال، نقشه‌های لوله‌کشی باید با نقشه‌های برقی و سازه‌ای هماهنگ باشند تا هیچ تداخلی بین آنها وجود نداشته باشد. این هماهنگی تنها با طراحی دقیق و استفاده از نرم‌افزارهای تخصصی امکان‌پذیر است.
مراحل طراحی نقشه‌های اجرایی
طراحی نقشه‌های اجرایی شامل چندین مرحله است که هر کدام دارای اهمیت خاصی هستند:
- تحلیل نیازها و مشخصات پروژه: در این مرحله، نیازهای پروژه، نوع ساختمان، مواد مورد استفاده، و استانداردهای لازم بررسی می‌شوند.
- طراحی اولیه: با استفاده از نرم‌افزارهای طراحی مانند AutoCAD، Revit، یا Civil 3D، نقشه‌های اولیه ترسیم می‌شوند.

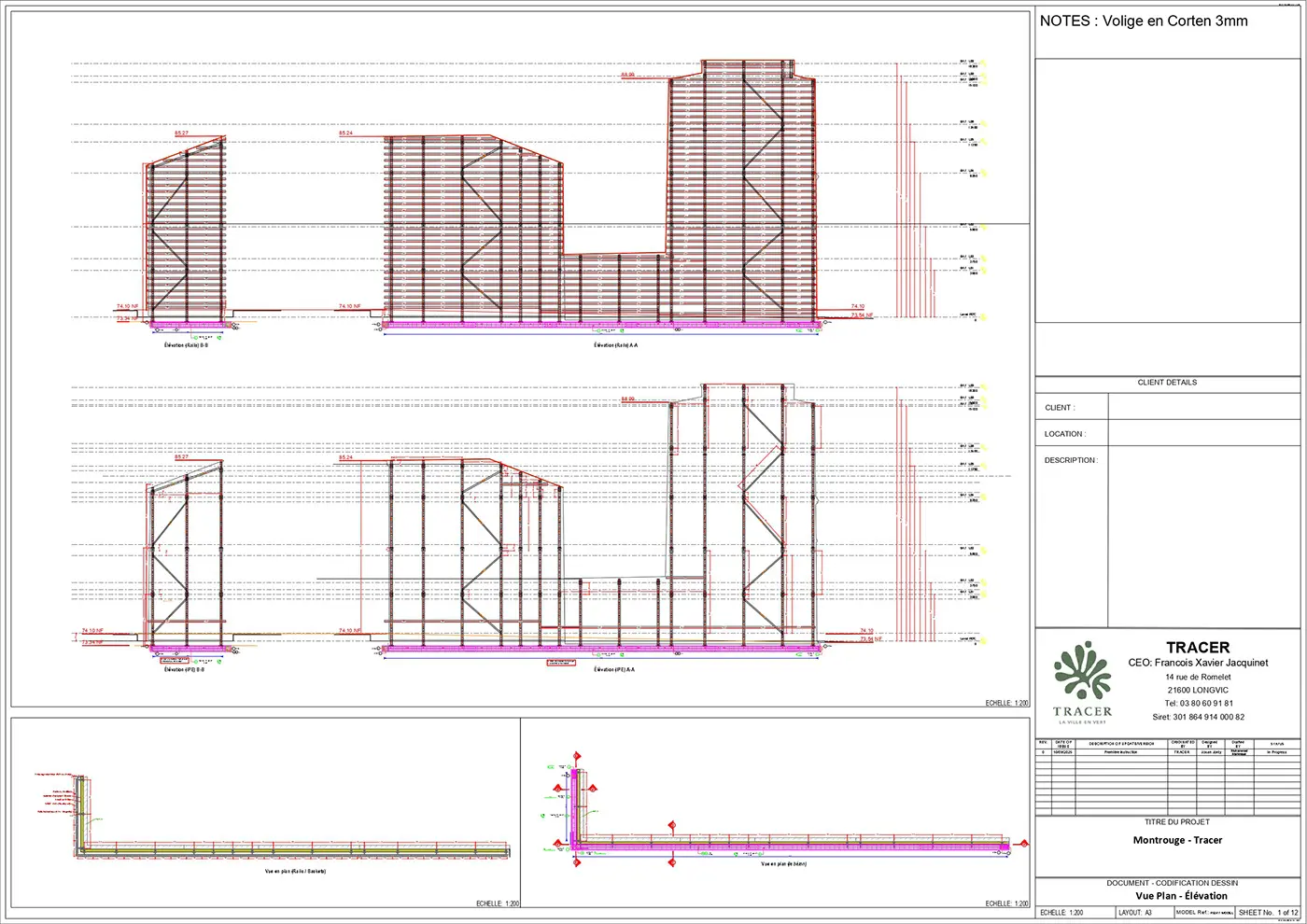

- بررسی و اصلاح: نقشه‌ها توسط تیم فنی بررسی می‌شوند و در صورت نیاز اصلاح می‌گردند.
- تایید نهایی: پس از تأیید نقشه‌ها توسط کارفرما و مهندسان، نقشه‌های اجرایی نهایی تهیه می‌شوند.

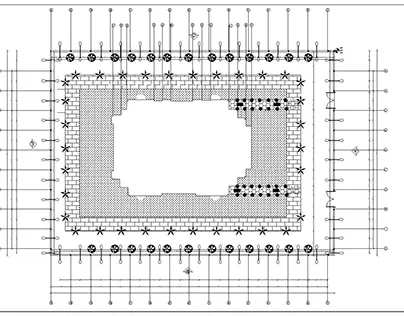

- تولید نقشه‌های اجرایی: در این مرحله، نقشه‌ها به صورت دقیق و با جزئیات کامل برای اجرای پروژه آماده می‌شوند.
استفاده از نرم‌افزارهای پیشرفته در این مرحله می‌تواند دقت نقشه‌ها را افزایش داده و زمان طراحی را کاهش دهد. همچنین، این نرم‌افزارها امکان ایجاد مدل‌های سه‌بعدی را فراهم می‌کنند که کمک می‌کند تا تداخل‌ها و مشکلات احتمالی قبل از اجرای فیزیکی پروژه شناسایی شوند.
نرم‌افزارهای مورد استفاده در طراحی نقشه‌های اجرایی
در دنیای امروزی، استفاده از نرم‌افزارهای تخصصی در طراحی نقشه‌های اجرایی امری ضروری شده است. برخی از نرم‌افزارهای پرکاربرد در این زمینه عبارتند از:
- AutoCAD: یکی از پرکاربردترین نرم‌افزارها برای طراحی نقشه‌های دو‌بعدی و سه‌بعدی است.
- Revit: این نرم‌افزار امکان طراحی مدل‌های ساختمانی سه‌بعدی را با هماهنگی بین رشته‌های مختلف مهندسی فراهم می‌کند.
- Civil 3D: برای طراحی پروژه‌های عمرانی و راه‌سازی استفاده می‌شود.
- SketchUp: برای مدل‌سازی سه‌بعدی و طراحی‌های خلاقانه استفاده می‌شود.
هر یک از این نرم‌افزارها مزایای خاص خود را دارند و انتخاب آنها بستگی به نوع پروژه و نیازهای خاص آن دارد. برای مثال، در پروژه‌های بزرگ و پیچیده، استفاده از Revit می‌تواند بسیار مفید باشد زیرا امکان هماهنگی بین رشته‌های مختلف را فراهم می‌کند.
چالش‌های طراحی نقشه‌های اجرایی
طراحی نقشه‌های اجرایی با چالش‌هایی همراه است که باید به آنها توجه ویژه‌ای داشت:
- دقت و جزئیات: هر خطا در نقشه‌ها می‌تواند منجر به مشکلات جدی در اجرای پروژه شود.
- هماهنگی بین رشته‌ها: تداخل بین نقشه‌های مختلف می‌تواند باعث تأخیر و افزایش هزینه شود.
- بروز تغییرات: تغییرات آخر وقت در پروژه می‌تواند طراحی نقشه‌ها را پیچیده‌تر کند.
- استانداردها و مقررات: رعایت استانداردهای ملی و بین‌المللی در طراحی نقشه‌ها ضروری است.
برای مقابله با این چالش‌ها، تیم طراحی باید از متخصصان با تجربه تشکیل شده باشد و از ابزارهای پیشرفته استفاده کند. همچنین، ارتباط مستمر با کارفرما و سایر ذینفعان پروژه می‌تواند در کاهش مشکلات مؤثر باشد.
نکات مهم در طراحی نقشه‌های اجرایی
برای طراحی نقشه‌های اجرایی موفق، باید به نکات زیر توجه کرد:
- استفاده از واحدهای اندازه‌گیری استاندارد: استفاده از متر، سانتی‌متر، و میلی‌متر به عنوان واحدهای اندازه‌گیری استاندارد می‌تواند خطاهای احتمالی را کاهش دهد.
- توضیح کامل: همه جزئیات باید به صورت واضح و کامل در نقشه‌ها توضیح داده شوند.
- بررسی و تایید: نقشه‌ها باید توسط متخصصان مختلف بررسی و تایید شوند.
- به روزرسانی: نقشه‌ها باید با تغییرات پروژه به روزرسانی شوند.
- استفاده از رنگ‌ها و نمادهای استاندارد: استفاده از رنگ‌ها و نمادهای استاندارد می‌تواند خوانایی نقشه‌ها را افزایش دهد.
همچنین، استفاده از مدل‌سازی اطلاعات ساختمان (BIM) می‌تواند در بهبود دقت و هماهنگی نقشه‌ها بسیار مؤثر باشد. این روش امکان بررسی دقیق‌تر پروژه و شناسایی مشکلات قبل از اجرای فیزیکی را فراهم می‌کند.
نتیجه‌گیری
طراحی نقشه‌های اجرایی یکی از مراحل کلیدی در پروژه‌های ساختمانی و صنعتی است که با دقت و توجه به جزئیات انجام می‌شود. استفاده از نرم‌افزارهای پیشرفته، هماهنگی بین رشته‌های مختلف، و رعایت استانداردها می‌تواند در موفقیت پروژه مؤثر باشد. برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز می‌توانید به صنعت جهانی مراجعه کنید.
