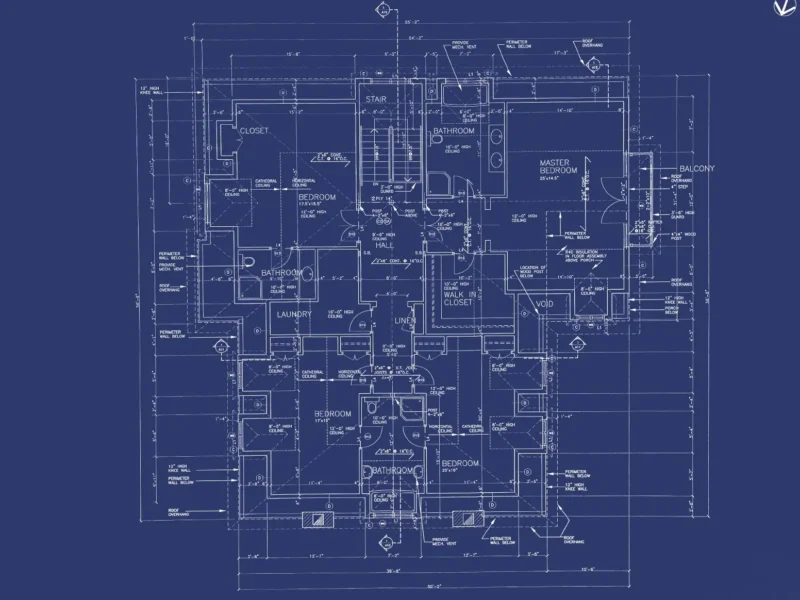

نقشه‌های ساختمان یا بلوپرینت (Blueprint) زبان تخصصی صنعت ساخت‌وساز هستند که اطلاعات دقیق و کامل دربارهٔ طراحی، ابعاد، مواد و جزئیات اجرایی یک پروژه را به صورت بصری و نوشتاری ارائه می‌دهند. برای مهندسان، معماران، کارگران و حتی سرمایه‌گذاران، توانایی خواندن و تفسیر این نقشه‌ها امری ضروری است. در این مقاله به آموزش اصول اساسی نقشه‌خوانی بلوپرینت می‌پردازیم تا شما بتوانید با دقت و سرعت بیشتری این نقشه‌ها را تحلیل کنید.
چرا نقشه‌خوانی مهم است؟
خواندن و درک صحیح نقشه‌های ساختمان به شما کمک می‌کند تا:
- خطاهای طراحی یا اجرایی را پیش از شروع کار شناسایی کنید.
- مصالح و تجهیزات مورد نیاز را با دقت بیشتری انتخاب کنید.
- زمان و هزینه پروژه را بهینه‌سازی نمایید.
- در ارتباط با تیم‌های فنی و اجرایی بهتر عمل کنید.
همچنین، در پروژه‌های بزرگ، عدم درک صحیح نقشه می‌تواند منجر به تغییرات غیرضروری، تأخیرها و حتی خطرات امنیتی شود.
اصول اولیه نقشه‌خوانی بلوپرینت
قبل از شروع به خواندن نقشه، باید با برخی مفاهیم پایه آشنا شوید:
۱. شناخت نمادها و علائم
هر نقشه دارای مجموعه‌ای از نمادها و علائم استاندارد است که هر کدام معنای خاصی دارند. برای مثال:
- خط‌های پیوسته نشان‌دهنده دیوارهای اصلی هستند.
- خط‌های نقطه‌چین برای دیوارهای غیرحامل یا جداکننده استفاده می‌شوند.
- نمادهای دایره‌ای یا مربعی ممکن است نشان‌دهنده درها، پنجره‌ها یا تجهیزات الکتریکی باشند.
آموزش این نمادها از طریق کتاب‌های استاندارد مانند ASCE یا ASTM و همچنین نرم‌افزارهای طراحی مانند AutoCAD یا Revit امکان‌پذیر است.
۲. درک مقیاس نقشه
مقیاس نقشه نشان‌دهنده نسبت ابعاد واقعی ساختمان به ابعاد کشیده شده روی کاغذ است. برای مثال، مقیاس ۱:۵۰ به این معنی است که هر سانتی‌متر روی نقشه برابر ۵۰ سانتی‌متر در واقعیت است. انتخاب مقیاس مناسب برای خوانایی نقشه بسیار مهم است.
۳. شناخت نمای‌ها و برش‌ها
نقشه‌های ساختمان از چندین نمای مختلف تشکیل شده‌اند:

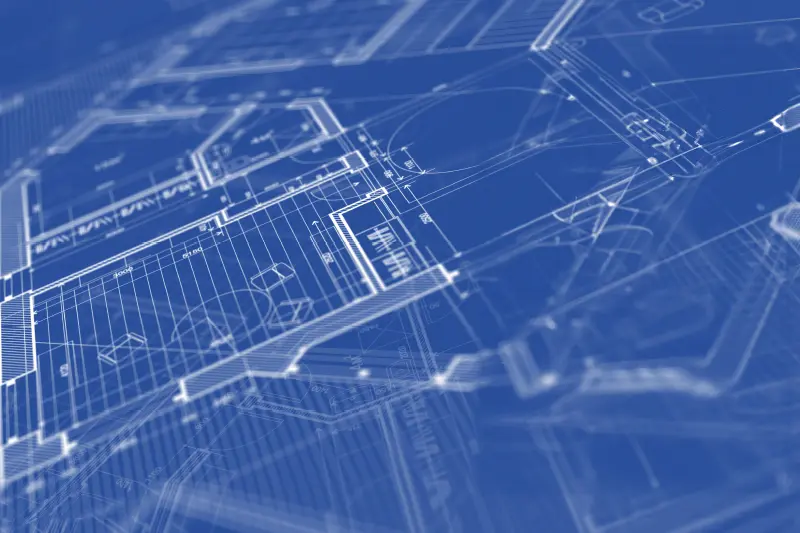

- نمای معماری: شامل نمای کلی ساختمان، موقعیت دیوارها، درها، پنجره‌ها و جزئیات ظاهری.
- نمای ساختاری: نشان‌دهنده سیستم‌های باربر، ستون‌ها، تیرها و فونداسیون.
- نمای مکانیکی و الکتریکی: شامل لوله‌کشی، کابل‌کشی و سیستم‌های تهویه.
- برش‌ها: نشان‌دهنده قطعات عمودی ساختمان برای نمایش ارتفاعات و لایه‌بندی.
هر یک از این نمای‌ها اطلاعات خاصی را ارائه می‌دهند و باید به صورت همزمان مطالعه شوند.
چگونه یک نقشه را مطالعه کنیم؟
برای خواندن یک نقشه به صورت سیستماتیک، باید از مراحل زیر پیروی کنید:
۱. مطالعه عنوان و فهرست نقشه
هر مجموعه نقشه دارای یک فهرست است که شامل لیستی از تمام نقشه‌ها و جزئیات آن‌ها می‌باشد. مطالعه این فهرست به شما کمک می‌کند تا بفهمید کدام نقشه مربوط به چه بخش از پروژه است.
۲. بررسی مقیاس و جهت‌گیری
در ابتدا باید مقیاس نقشه را بررسی کنید و سپس جهت‌گیری آن (شمال، جنوب، شرق، غرب) را مشخص نمایید. این اطلاعات در گوشه‌های نقشه یا در بخش عنوان مشخص شده‌اند.
۳. تحلیل نمای معماری
در این مرحله، باید دیوارها، درها، پنجره‌ها، پله‌ها و سایر عناصر معماری را شناسایی کنید. توجه به ابعاد و موقعیت دقیق این عناصر بسیار مهم است.
۴. بررسی جزئیات اجرایی
جزئیات اجرایی شامل اطلاعاتی مانند نوع مصالح، ضخامت دیوارها، نوع کف‌پوش و سایر مشخصات فنی است. این جزئیات معمولاً در بخش‌های جداگانه‌ای از نقشه یا در لیست مواد ارائه می‌شوند.
۵. بررسی نمای ساختاری و مکانیکی
پس از مطالعه نمای معماری، باید به بررسی سیستم‌های ساختاری و مکانیکی بپردازید. این شامل بررسی ستون‌ها، تیرها، لوله‌کشی و کابل‌کشی است.
خطاهای رایج در نقشه‌خوانی و چگونگی جلوگیری از آن‌ها
در هنگام خواندن نقشه‌ها، ممکن است با برخی خطاهای رایج روبرو شوید. شناخت این خطاها و روش‌های جلوگیری از آن‌ها می‌تواند به شما کمک کند:
- عدم توجه به مقیاس: استفاده از مقیاس نادرست می‌تواند منجر به اشتباه در اندازه‌گیری‌ها شود. همیشه مقیاس نقشه را بررسی کنید.
- نادیده گرفتن جزئیات: برخی از جزئیات کوچک اما مهم ممکن است در ابتدا نادیده گرفته شوند. مطالعه دقیق نقشه و بررسی تمام بخش‌ها ضروری است.
- عدم هماهنگی بین نمای‌ها: برخی از اطلاعات ممکن است در چندین نقشه تکرار شوند. باید اطمینان حاصل کنید که تمام نمای‌ها با یکدیگر هماهنگ هستند.
- ناشناخت نمادها: اگر با یک نماد جدید روبرو شدید، باید آن را شناسایی و معنی آن را پیدا کنید. استفاده از کتاب‌های مرجع یا سؤالات از متخصصان می‌تواند کمک‌کننده باشد.
نرم‌افزارهای کمک‌کننده در نقشه‌خوانی
امروزه استفاده از نرم‌افزارهای طراحی و نقشه‌کشی در صنعت ساخت‌وساز بسیار رایج است. برخی از این نرم‌افزارها عبارتند از:
- AutoCAD: یکی از پرکاربردترین نرم‌افزارها برای طراحی و ویرایش نقشه‌ها.
- Revit: نرم‌افزاری برای مدل‌سازی اطلاعات ساختمان (BIM) که امکان بررسی سه‌بعدی نقشه‌ها را فراهم می‌آورد.
- SketchUp: مناسب برای طراحی‌های سه‌بعدی و مدل‌سازی سریع.
آموزش این نرم‌افزارها می‌تواند به شما کمک کند تا نقشه‌ها را به صورت دیجیتالی و با دقت بیشتری مطالعه کنید.
آموزش عملی نقشه‌خوانی
بهترین روش برای یادگیری نقشه‌خوانی، تمرین عملی است. شما می‌توانید:
- از نقشه‌های نمونه استفاده کنید و سعی کنید تمام جزئیات آن‌ها را تحلیل کنید.
- در پروژه‌های واقعی شرکت کنید و نقشه‌ها را با مشاوره متخصصان مطالعه کنید.
- از منابع آموزشی آنلاین و کتاب‌های تخصصی استفاده نمایید.
با تمرین مداوم، توانایی خواندن و تفسیر نقشه‌ها به سرعت بهبود خواهد یافت.
نکات پایانی
خواندن نقشه‌های ساختمان یک مهارت است که با تمرین و تمرکز قابل بهبود است. مهم‌ترین نکته این است که همیشه با دقت عمل کنید و در صورت نیاز از متخصصان کمک بگیرید. همچنین، به روز ماندن با آخرین استانداردها و نرم‌افزارهای طراحی می‌تواند به شما کمک کند تا در این زمینه موفق‌تر باشید.
برای مطالعه مقالات بیشتر در زمینه ساخت‌وساز می‌توانید به صنعت جهانی مراجعه کنید.
